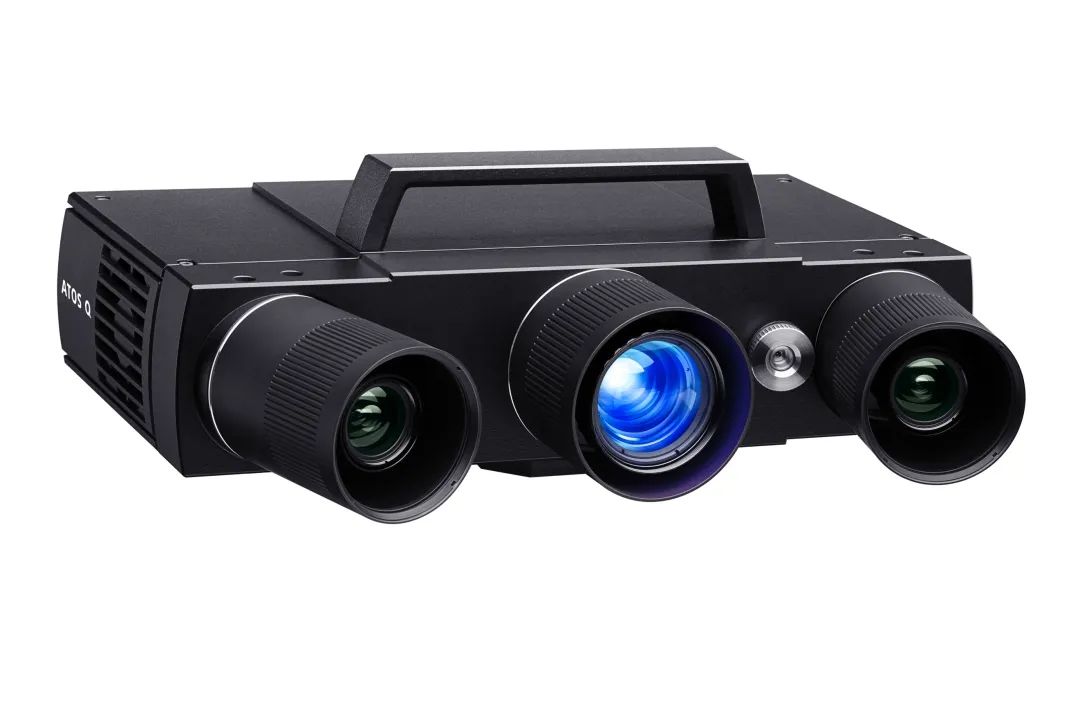

ATOS Q 入门实操指导（2）

发布时间：2022/11/04
分享
访问量：

【概要描述】 ATOS Q 使用软件完成扫描

▌打开软件

打开GOM Inspect软件，在软件的初始界面，可以新建项目，打开已有项目，或者访问最近使用的项目，还可以下载样本数据，或者去开始面板获取更多信息。

▌工作区

软件内部划分有不同的工作区。首先是设定工作区，可以定义安装的测量体积以及标定测量头。第二个是数字化工作区，用于数字化处理零件。第三个是检测工作区，用于检测零件编辑和输出PDF文件格式的报告，编辑网格和扫描数据等。

进入数字化工作区后，在屏幕中央可以看到测头的测量体积，所有出现在该测量体积范围内的东西都会被扫描。

右手边有一个距离雷达提示条，它可以帮助调整测头与扫描零件的相对位置。绿色标点越靠近中心，代表扫描件越贴近测量体积的中心位置。

▌主工具栏

软件的主工具栏中集合了所有工具，第一个图形按钮是“选择扫描模板”。

扫描模板是一组预定义的参数集成，它可以帮助我们保证扫描的精度和准确性。例如，如果扫描的是铸件，就选择铸件对应的扫描模板。

▌第一次扫描和剪除背景

通过点击下方黄色按钮开始第一次扫描，软件会自动识别测量该零件的最佳曝光时间，然后自动扫描桌子或者背景。

在扫描结果里，可以看到所有不需要的东西都被自动切除掉了。点击确认，软件自动仅保留零件数据，即可继续扫描。

▌参考点

通过放置在零件上的参考点，可以轻松地旋转零件，并将每一次新的测量转换到上一次测量，同时保证高精度。有了这项技术，可以一边旋转一边扫描，直到得到足够多的数据。

▌多边化处理和重新计算

当得到足够数据后，进行最后一步，点击主工具栏里的 “多边化”按钮，它的作用是把我们前面做过的所有不同的扫描结合到一起。

因为此前从不同的角度拍摄了照片，扫描了多个平面，多边化操作可以将所有信息合并处理到一个STL文件中，方便进一步使用。这里可以看到最终的扫描结果——一个高质量的三维网格。

ATOS Q 配合自动转台进行测量

▌自动转台

打开软件，点击新建项目，界面中间是三维视图，右边是智能距离雷达提示条，下方的两个箭头可以用来操控转台。

点击左箭头，零件开始向左旋转，实时视图也相应地发生改变；点击右箭头，零件就会往右转。

▌选择扫描模板并执行第一次扫描

点击扫描模板，如果扫描的是铸件，就选择铸件对应的扫描模板，然后继续第一次扫描。软件会自动识别适合该零件的曝光时间，并自动剪除转台和背景。

▌使用自动转台

通过界面下方按钮可以选择旋转次数，软件会沿用自动设置，边旋转边扫描，因此数据很容易建立起来。

如果需要扫描多个零件，可以只在转台上放置参考点，这样当前零件扫描完成后，直接拿走放置新的零件，即可继续扫描或者执行新的扫描。

▌多边化处理和重新计算

扫描结束后，将所有的新建扫描叠加到上一次扫描上，通过点击工具栏中的旗帜图标来结束扫描，开始多边化处理，随即生成网格。
